1、系統概述

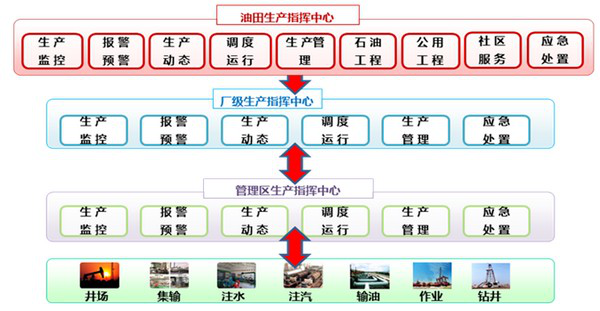

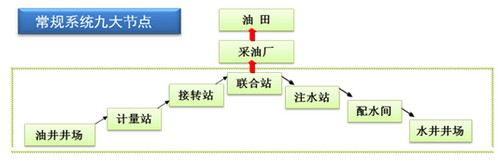

    通過數字化建設，建立起區域、廠級、局級三級數字化生產管理體系，形成從井場-計量站-接轉站-聯合站-管理區-采油廠-油田的油氣生產運行監控應用模式。

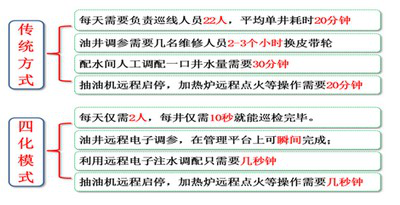

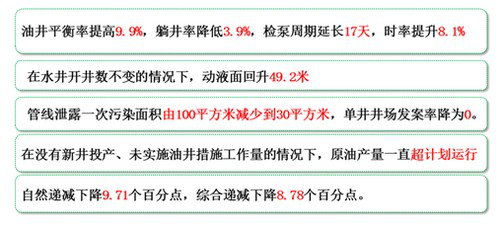

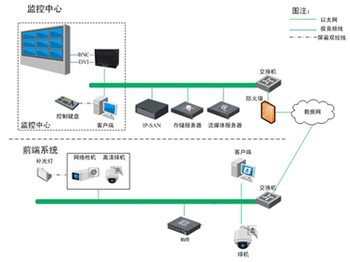

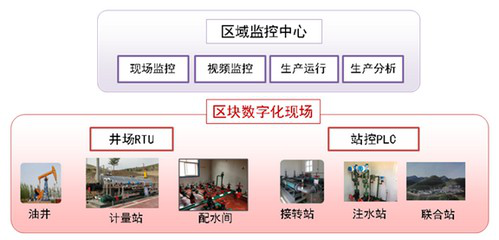

2、監控中心網絡示意圖

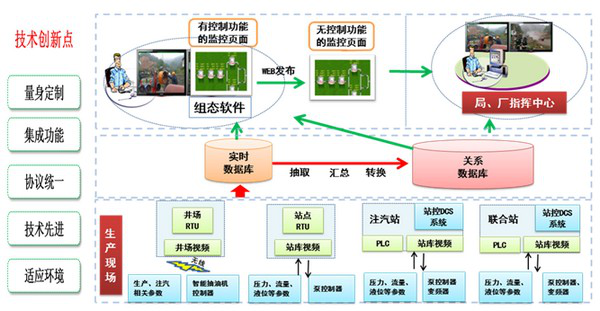

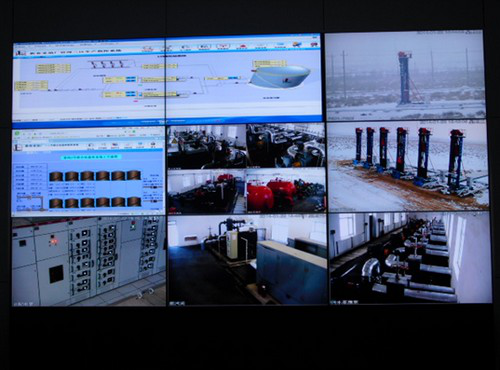

3.監控中心運行圖

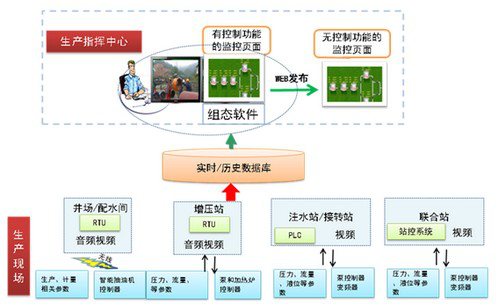

1、數據采集與控制

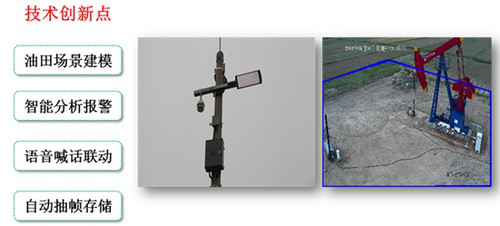

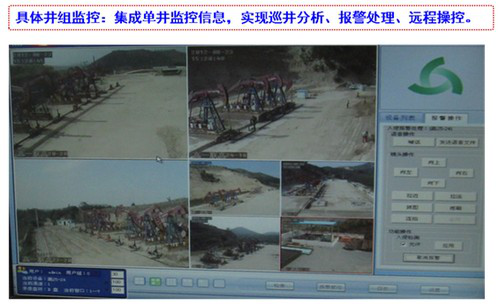

2、井場監控

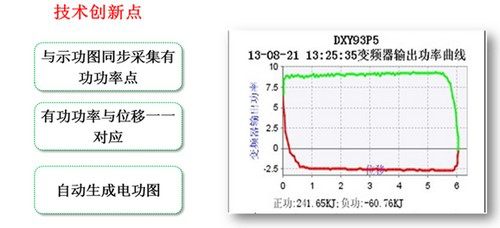

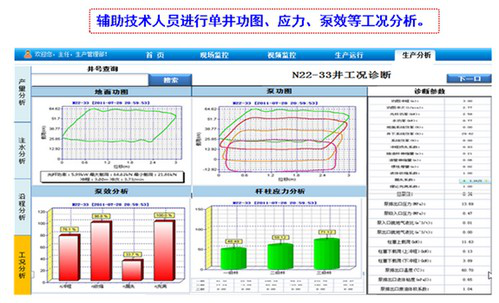

3、工況分析

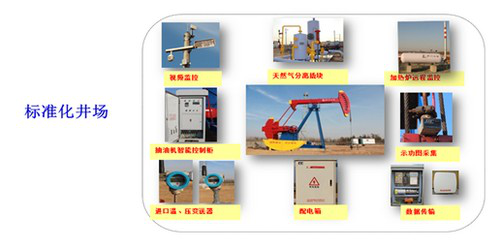

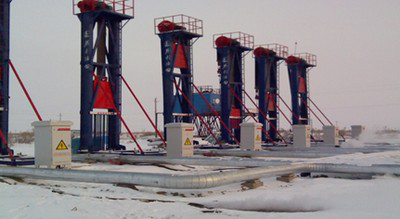

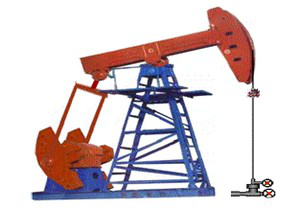

按照井場標準化、隊伍專業化的改造思路建設，達到提高勞動效率、降低勞動強度、減員增效的目的，實現科學化、精細化管理。井場改造后，實現無人固定值守，專業化隊伍巡檢，減少勞動用工總量。改造內容如下：

井口回壓、溫度實現自動采集、實時監測

井口安裝溫度和壓力變送器（帶就地指示功能），實現井口回壓、出油溫度實時監測，消除安全隱患，保證生產?？紤]油井經常檢修作業，因此溫變和壓變采用無線傳輸。

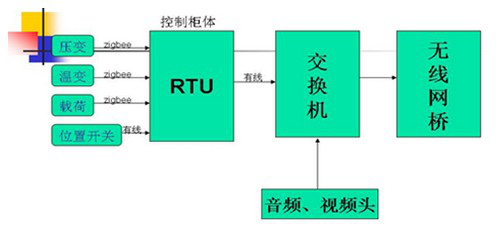

1.原理框圖

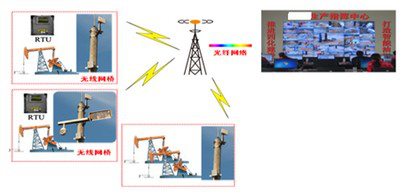

2.通訊示意圖

3.井口儀器設備

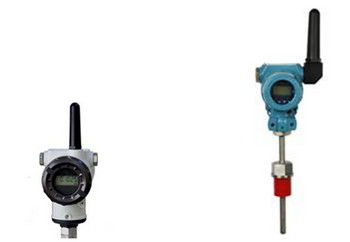

（1）無線溫度、壓力傳感器

無線壓力傳感器               無線溫度傳感器

井口溫變、壓變安裝參照標準化井口安裝，對采油樹井口安裝進行改造，標準化井口安裝詳見圖

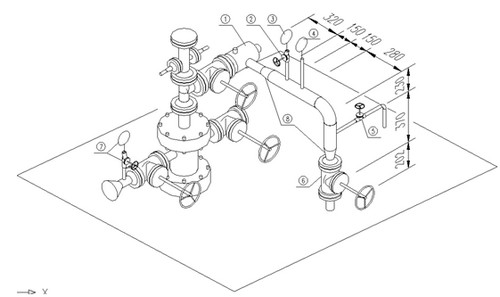

標準化井口安裝示意圖

（2）、油井安裝用電計量監控遠傳裝置，實現用電量自動采集、實時監測

（3）、功圖計量載荷位移傳感器采用標準傳輸協議

功圖量油載荷位移傳感器外形及安裝示意圖

4. 油井控制柜

油井變頻控制柜或工頻控制柜內集成RTU、單井用電遠程監測裝置（多功能電表）和變頻器（工頻柜中無變頻器），井口溫度、壓力、載荷位移、沖程、沖次、電參等生產參數，通過RTU采集上傳至生產指揮中心，實現遠程在線監控。

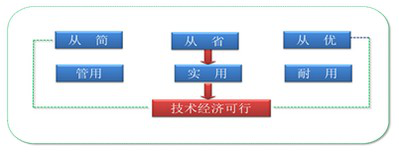

 標準化設計：  按照相同油藏類型和開采方式條件下的場站規模、平面布局和工藝流程的共性，將工藝流程、設備、產品、建設標準、外觀標識做到統一化、通用化，使油田管理中的復雜問題簡單化，共性問題統一化，建立適應油田實際的標準化體系。

安控科技從方案的最優化和產品的標準化著手設計.

方案的最優化：系統配套優化，針對所研究的方案區，通過優化地面工程的技術路線、設備設施、工藝流程、規格參數等，求得一個合理運用投資成本、人力等資源的最佳方案，實現地面工程系統的效能和效益最大化，形成標準化配套模式。

產品的標準化，采用的標準化的產品來建設，供應商按照油田唯一的用戶標準，生產同一產品，實現產品固化，配件通用，逐步培育標準化的主力供應商和戰略供應商。

領先性：技術及系統設計領先，且成效顯著，對行業同類產品有示范作用

實用性：切實滿足用戶需求，系統穩定性、易用性及綜合的經濟社會效益。
