徑向穿插修復在線管道

1.1  徑向壓縮HDPE管修復技術原理

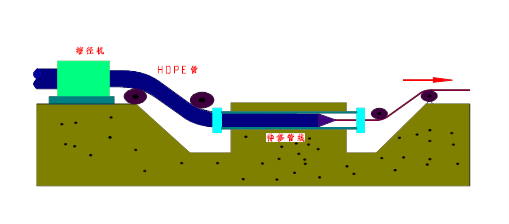

PE管穿插原理圖

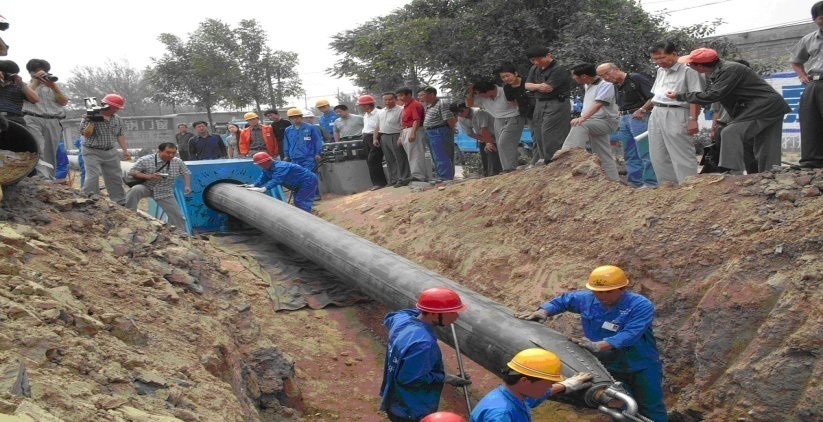

該技術是將外徑比主管道內徑稍微大一些的HDPE管（按設計要求）經過多級徑向壓縮裝置暫時減小HDPE管的外徑，由牽引機將縮徑后的HDPE管拉入主管道中，經過24小時，帶有記憶特點的HDPE管外壁就與主管道內壁緊緊地貼合在一起，達到防腐修復的目的。

1.2　HDPE管穿插技術特點

該技術具有如下特點：

（1）HDPE管具有良好的化學穩定性和耐腐蝕性，不易結垢。由于HDPE分子無極性，故化學穩定性好，一般使用環境中的煤氣、天然氣、水（污水）、原油（成品油）、酸、堿等因素都不會對HDPE管造成損害，也不會滋生細菌、微生物、藻類等，常溫下除少數強氧化劑外大多數化學介質對其不起腐蝕作用。

（2）HDPE具有優異的耐磨性能。在同等條件下，HDPE管與鋼管的耐磨實驗結果表明：同壁厚HDPE管的耐磨能力為鋼管的四倍。

（3）HDPE管摩阻系數小，可降低能耗，管線不會因內襯HDPE管直徑變小而影響輸送能力。相反，輸量還會有所增加。HDPE管內表面粗糙度只有0.01mm，磨阻系數極小，并在使用年限內不會隨時間而改變。

（4）襯有HDPE管的管道可以增強管線的復合強度，提高原管線承壓、耐壓能力。

（5）施工速度快，穿插1Km約需1小時（不含管線改造、清洗除瘤、恢復時間）。

（6）綜合成本低，使用壽命長，一般可達到20～50年以上。

1.3配套技術

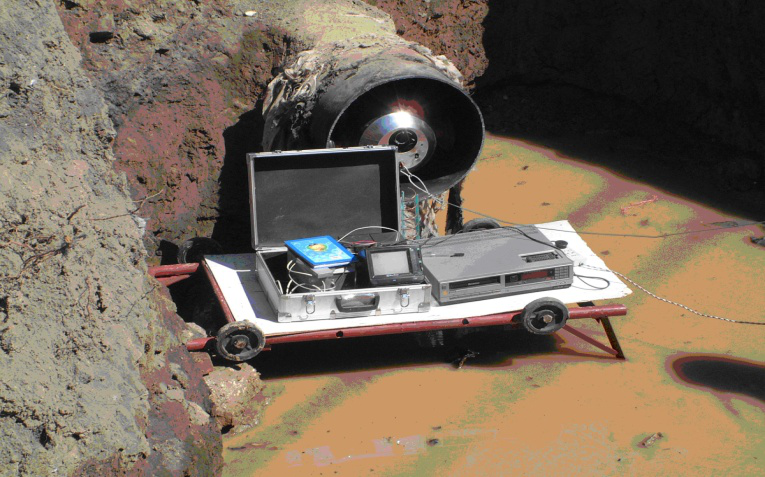

1.3.1管線物理清洗技術

公司十余年管道清洗經驗及所擁有的美國先進的高壓水射流及PIG物理清洗設備及技術，可有效清洗各類管線焊瘤、污垢、氧化皮、泥沙及其他異物，為管道穿插HDPE管的成功提供了可靠的保障。

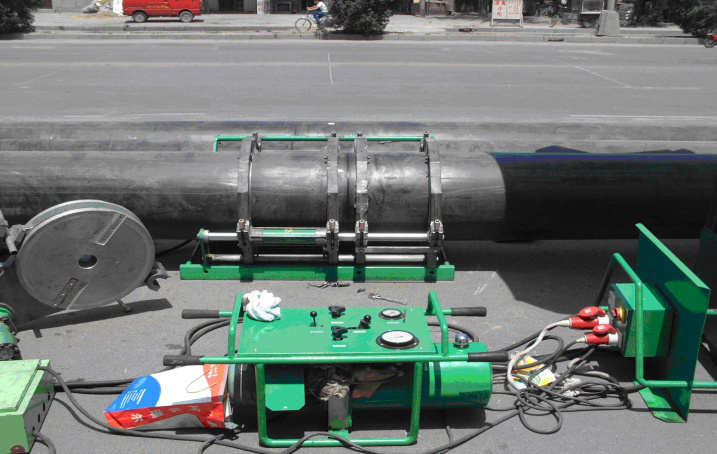

1.3.2 HDPE管焊接技術

先進的HDPE管熱熔焊、電熔焊技術，可有效地將HDPE管連接在一起，且焊縫的強度高于HDPE管本身的強度。

1.3.3 專用連接技術

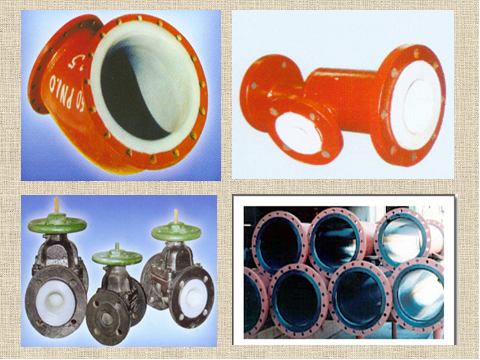

采用復合法蘭聯頭和鋼護套技術，可使修復后的管線實現全線PE，這樣就使穿插HDPE管后的原管連接技術有了質的突破。

1.3.4徑向壓縮技術

改性HDPE管經縮徑機后，使徑向尺寸達到設計要求，能順利拉入被修管道中。這些技術的有機結合使改性HDPE管穿插技術提高到一個新水平。

1.3.4徑向壓縮技術

改性HDPE管經縮徑機后，使徑向尺寸達到設計要求，能順利拉入被修管道中。這些技術的有機結合使改性HDPE管穿插技術提高到一個新水平。

1.4應用領域

異徑HDPE管穿插法修復在線舊管道技術為國內首創，為腐蝕和磨蝕嚴重的鋼鐵管的防腐和修復提供了一種經濟有效的手段。該技術可成功地用來修復直徑在114毫米至900毫米的多種管道(如天然氣管道、輸油管道、注水管道、排污管道、煤氣管道、自來水管道等)，可應用于市政、油田、電力、化工等行業的管道防腐與再建。
